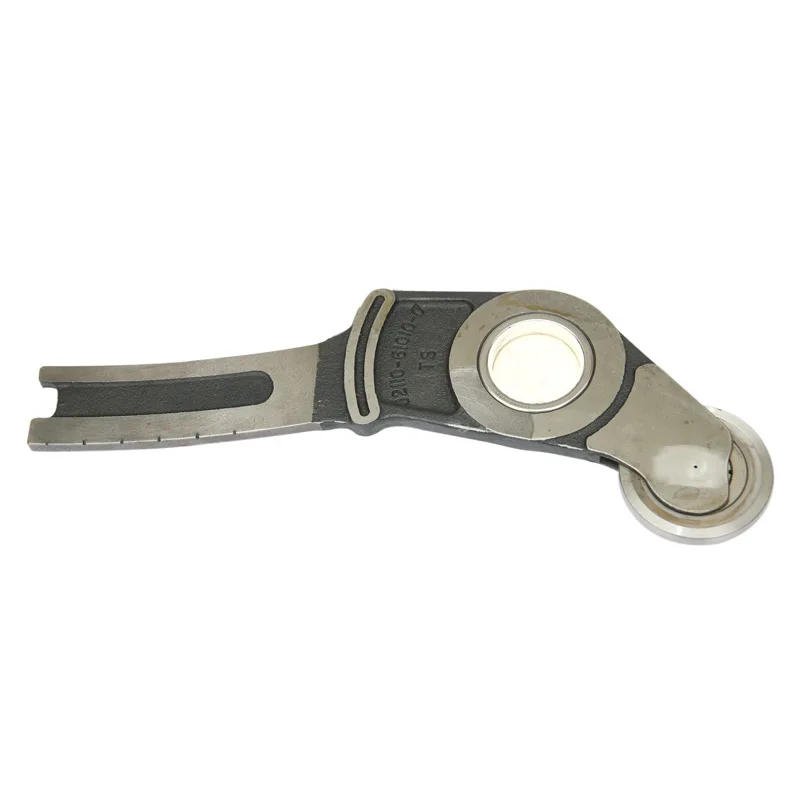

Le attrezzature per la tessitura industriale sono affidabili tanto quanto il loro componente più debole. Nei sistemi di toglitura dobby e jacquard, ilbraccio che perdesopporta un livello di stress meccanico che la maggior parte delle parti della macchina non sperimenta mai: milioni di cicli alternativi, carichi laterali sostenuti ed esposizione costante alla polvere di fibre e ai residui di lubrificante. In questo contesto, ottenere dai 6 agli 8 anni di vita utile ininterrotta da un singolo componente non è un incidente. È il risultato diretto di un'ingegneria mirata, della selezione di materiali di prima qualità e di una filosofia di produzione costruita attorno a prestazioni industriali a lungo termine.
AChangshu Changxin Textile Equipment Co., Ltd., il nostro team di ingegneri ha trascorso decenni a studiare esattamente cosa distingue un braccio che si rompe a 18 mesi da uno che funziona ancora in modo accurato al settimo anno. Le risposte ritornano costantemente agli stessi cinque fattori: composizione della lega, durezza superficiale, precisione dimensionale, equilibrio dinamico e resistenza alla fatica sotto carico ciclico. Questo articolo analizza ciascuno di questi fattori in modo approfondito, spiega le specifiche alla base dei nostri prodotti e fornisce il quadro tecnico per valutare con sicurezza qualsiasi acquisto di bracci da spargimento.
La selezione del materiale è il fattore più decisivo per quanto tempo funzionerà un braccio di taglio in condizioni di produzione. Una parte che sembra identica all'esterno può comportarsi in modo completamente diverso a seconda della lega utilizzata, del trattamento termico applicato e del metodo di finitura superficiale scelto. Presso Changshu Changxin Textile Equipment Co., Ltd., i nostri protocolli di approvvigionamento e test dei materiali sono costruiti attorno a un obiettivo: produrre componenti che mantengano la stabilità dimensionale e l'integrità della superficie attraverso centinaia di milioni di cicli.
Il braccio di spargimento opera in un ambiente meccanicamente aggressivo. Ogni ciclo introduce sollecitazione di flessione, carico di torsione e forze di impatto sul giunto del perno. Nel corso di un turno di produzione standard di 16 ore, un tipico telaio a ratiera sottoporrà il braccio di taglio a un numero compreso tra 800.000 e 1,2 milioni di cicli di carico. Moltiplicandolo per un anno di produzione di 300 giorni si otterranno oltre 350 milioni di cicli all'anno. Solo i materiali progettati per la resistenza alla fatica ad alto numero di cicli possono sopravvivere a tale carico di lavoro senza sviluppare microfessure o derive dimensionali.
I nostri bracci di spargimento sono prodotti utilizzando le seguenti specifiche di materiale:
Il risultato è un componente con un esterno duro e resistente all'usura e un nucleo robusto e resistente alle crepe. Questa struttura a doppia proprietà è ciò che consente al nostro braccio di distacco di assorbire migliaia di cicli di impatto all'ora senza scheggiarsi o fratturarsi nei punti di concentrazione dello stress.
| Materiale di base | Acciaio legato ad alta resistenza, grado 40CrMnMo o equivalente |
| Durezza superficiale | HRC 58 - 62 (tutte le superfici di contatto e di cuscinetto) |
| Durezza del nucleo | HRC 30 - 38 |
| Profondità della cassa | 0,8 mm - 1,2 mm |
| Trattamento termico | Carburazione + tempra + rinvenimento a bassa temperatura |
| Finitura superficiale (Ra) | Da 0,4 a 0,8 micron sulle interfacce cuscinetto e perno |
| Rivestimento anticorrosione | Fosfatazione + film d'olio antiruggine |
Oltre all'acciaio stesso, la qualità delle boccole in bronzo o polimeriche utilizzate nei giunti girevoli gioca un ruolo importante nella longevità. La nostra fabbrica utilizza boccole composite autolubrificanti sulle interfacce ad alto carico, riducendo significativamente il carico di manutenzione e prevenendo l'usura metallo su metallo che distrugge i gruppi più economici entro i primi due anni di servizio.
Acquistare un braccio di spargimento basandosi solo sul prezzo è una delle decisioni più costose che un direttore di cartiera possa prendere. Il costo reale di un componente viene calcolato sulla sua intera vita utile, compresi i tempi di fermo non pianificati, la manodopera sostitutiva e i difetti di qualità generati durante il periodo in cui un componente usurato è ancora in funzione ma non funziona più in modo accurato. Comprendere le specifiche tecniche correlate alla lunga durata di servizio consente ai team di approvvigionamento di prendere decisioni basate sul costo totale di proprietà piuttosto che sul prezzo unitario.
Il nostro team di ingegneri presso Changxin Textile pubblica schede tecniche complete per ogni modello di braccio di taglio che produciamo. Le seguenti specifiche sono quelle che i nostri clienti identificano costantemente come più critiche nella valutazione della qualità dei componenti:
| Tolleranza del foro del perno | Classe H6 (ISO 286) |
| Tolleranza sulla lunghezza | più o meno 0,05 mm |
| Rettilineità | Massimo 0,02 mm per 100 mm |
| Capacità di carico statico | 1.800 N nel punto di articolazione |
| Valutazione della fatica dinamica | 500 milioni di cicli a 1.200 N |
| Valore di impatto Charpy | 45 J/cm2 minimo |
| Rugosità superficiale (perno) | Ra 0,4 - 0,8 micron |
| Intervallo di temperatura operativa | Da -10 gradi C a +80 gradi C |
| RPM telaio compatibile | Funzionamento continuo fino a 650 giri/min |
Questi numeri non sono obiettivi di marketing. Rappresentano valori prestazionali misurati e verificati attraverso test di terze parti presso il laboratorio di qualità certificato ISO della nostra fabbrica. Ogni lotto di produzione viene sottoposto a un'ispezione a campione rispetto a questi parametri prima che venga concessa l'approvazione della spedizione.
Due bracci di taglio realizzati con la stessa materia prima possono funzionare in modo molto diverso se il processo di produzione che li ha modellati non è coerente. Tolleranze di lavorazione di precisione, uniformità del trattamento termico, parametri di rettifica e protocolli di ispezione finale lasciano segni permanenti nella parte finita. Tali firme supportano una lunga durata o la compromettono fin dal primo giorno di installazione.
Il nostro processo di produzione presso Changshu Changxin Textile Equipment Co., Ltd. segue una sequenza rigorosa progettata per incorporare la qualità nel componente in ogni fase anziché tentare di ispezionarlo alla fine. Le fasi chiave del processo e le loro implicazioni sulla qualità sono descritte di seguito:
| Tipo vuoto | Forgiatura a stampo chiuso (non fusione) |
| Stock di lavorazione grezza | 0,5 - 0,8 mm su superfici critiche |
| Temperatura di cementazione | 920 gradi C, atmosfera controllata |
| Temperamento medio | Temperamento in olio, bagno agitato |
| Trattamento criogenico | Meno 80 gradi C (modelli selezionati) |
| Precisione di rettifica del foro finale | Più o meno 5 micron |
| Copertura dell'ispezione | 100% di pezzi finiti, 12 dimensioni critiche |
| Certificazione di qualità | ISO9001:2015 |
Questo livello di controllo del processo è ciò che distingue un braccio che si allenta che raggiunge 6-8 anni di servizio da uno che sviluppa un gioco eccessivo nel giunto del perno dopo 18 mesi. La deriva dimensionale in un perno usurato si traduce direttamente in errori di geometria del passo, aumento dello stress del telaio dei licci e, in definitiva, difetti del tessuto che generano reclami da parte dei clienti molto prima che il braccio si guasti meccanicamente.
Comprendere le modalità di guasto è importante quanto capire cosa rende un buon prodotto. Nei nostri decenni di lavoro con gli stabilimenti tessili in Asia, Europa e Sud America, i modelli di cedimento prematuro dei bracci di distacco sono straordinariamente coerenti. La maggior parte dei guasti rientra in una delle quattro categorie: scorciatoie metallurgiche, imprecisione geometrica, installazione errata e gestione inadeguata della lubrificazione. Ognuna di queste modalità di fallimento è prevenibile.
La seguente suddivisione identifica le cause principali che il nostro team di assistenza tecnica incontra più frequentemente, insieme ai sintomi osservabili che indicano lo sviluppo di ciascuna modalità di errore:
I nostri progetti di bracci distaccanti incorporano funzionalità sviluppate appositamente per mitigare queste modalità di guasto. Boccole autolubrificanti sul perno, generosi serbatoi di lubrificante nelle posizioni degli ingrassatori e smussi dei fori allargati che guidano il montaggio senza generare sollecitazioni sui bordi sono tutte caratteristiche standard dei nostri componenti.
Anche il braccio di taglio di altissima qualità sottoperformerà il suo potenziale se il regime di manutenzione attorno ad esso è gestito male. Al contrario, un programma di manutenzione preventiva ben eseguito può spingere la durata di servizio ben oltre il benchmark di 6-8 anni, riducendo il costo totale dei componenti e migliorando contemporaneamente la disponibilità del telaio. La nostra fabbrica fornisce a ogni cliente una guida di manutenzione dettagliata su misura per il modello specifico di telaio e l'ambiente di produzione.
Le attività di manutenzione che hanno il maggiore impatto sulla vita utile sono semplici da implementare e non richiedono attrezzature specializzate oltre a quelle già possedute da un reparto di manutenzione ben attrezzato.
| Controllo della lubrificazione | Ogni 250 ore |
| Rilubrificazione completa | Ogni 500 ore (250 ore in ambienti difficili) |
| Lubrificare, lavare e sostituire | Annualmente |
| Controllo del gioco del foro del perno | Ogni 1.000 ore |
| Ispezione dei liquidi penetranti | Ogni 2.000 ore (telai ad alta velocità) |
| Verifica della geometria del capannone | Ogni 500 ore |
| Controllo della coppia di fissaggio | Ogni 250 ore |
| Soglia di sostituzione (gioco del foro) | Gioco massimo 0,06 mm |
Le cartiere che seguono questo programma di manutenzione segnalano costantemente una riduzione della durata di servizio dei bracci al limite superiore dell'intervallo compreso tra 6 e 8 anni. Molti dei nostri clienti di lunga data che utilizzano componenti Changshu Changxin Textile Equipment Co., Ltd. in ambienti ben mantenuti hanno documentato durate di servizio superiori a 9 anni su modelli di telaio di alta qualità. La combinazione della nostra qualità di produzione e di un programma di manutenzione disciplinato è ciò che rende questi risultati raggiungibili.
Un braccio staccabile che garantisce da 6 a 8 anni di servizio affidabile non è il prodotto del caso. È il risultato di un approccio coerente e disciplinato alla scienza dei materiali, alla precisione della produzione, al controllo di qualità e alla manutenzione sul campo. Ogni elemento del nostro processo di progettazione e produzione presso Changshu Changxin Textile Equipment Co., Ltd. è orientato verso tale obiettivo di durata utile, perché i nostri clienti non ci misurano in base al costo di acquisto dei nostri componenti, ma in base a quanto costano possederli durante la loro intera vita utile.
I fattori chiave che determinano se un braccio a distacco raggiunge tale parametro di riferimento sono chiari e misurabili: selezione della lega, durezza e profondità della cassa, precisione dimensionale, struttura del grano forgiato, resistenza alla fatica e qualità del programma di manutenzione che circonda il componente in servizio. I nostri prodotti sono progettati e realizzati per eccellere in ognuna di queste dimensioni e il nostro team di supporto tecnico è disponibile per aiutare il personale di manutenzione a ottimizzare l'ambiente operativo per la massima durata dei componenti.
Se il tuo attuale fornitore non è in grado di fornire le certificazioni dei materiali, i registri delle ispezioni dimensionali e i dati delle prove di fatica che confermano le dichiarazioni sulla durata di servizio dei suoi componenti, questo è un segnale significativo. Forniamo tutta questa documentazione come parte standard di ogni ordine che spediamo.
Contatta oggi stesso il nostro team tecnico presso Changshu Changxin Textile Equipment Co., Ltdper una consulenza completa sul prodotto. Esamineremo il modello del telaio, le specifiche dei componenti attuali e l'ambiente di manutenzione per identificare la configurazione del braccio di taglio che offre la durata di servizio più lunga per la vostra applicazione specifica.
Richiedi una scheda tecnica, un ordine di campione o un preventivo personalizzato direttamente alla nostra fabbrica.Il nostro staff tecnico risponde a tutte le richieste tecniche entro un giorno lavorativo e spediamo in oltre 40 paesi con documentazione di esportazione completa.
Non lasciare che componenti con prestazioni insufficienti aumentino i costi di manutenzione e diminuiscano la disponibilità del telaio. Contattaci adesso e lascia che la qualità dei nostri prodotti parli da sola.
Come faccio a sapere quando un braccio di taglio ha raggiunto la fine della sua vita utile e deve essere sostituito anziché sottoposto a manutenzione?
L'indicatore più affidabile è il gioco del foro del perno misurato con un calibro calibrato. Quando il gioco tra il foro e l'albero di accoppiamento supera 0,06 mm, il componente non è più in grado di mantenere la precisione geometrica richiesta per una formazione uniforme del distacco. A quel punto, il funzionamento continuato genererà una crescente sollecitazione del quadro e difetti del tessuto che non possono essere risolti mediante regolazione o rilubrificazione. Ulteriori indicatori di sostituzione includono incrinature superficiali visibili sul corpo del braccio rilevate durante l'ispezione con coloranti penetranti, segni di usura da sfregamento sulla zona di contatto dell'albero del perno o un aumento misurabile della deviazione della geometria del passo oltre 2 mm dal riferimento di messa in servizio originale. Ognuna di queste condizioni giustifica indipendentemente la sostituzione; la presenza di due o più indica che il componente funziona ben oltre il punto di sostituzione ottimale.
Qual è la differenza in termini di durata tra un braccio fuso e uno forgiato e la differenza di prezzo giustifica l'aggiornamento?
La differenza nella durata di servizio tra i bracci fusi e quelli forgiati è sostanziale e ben documentata sul campo. I componenti fusi hanno una struttura dei grani casuale e isotropa che fornisce una resistenza approssimativamente uguale in tutte le direzioni ma è priva della resistenza alla fatica direzionale che i componenti forgiati ottengono attraverso il flusso dei grani allineati. In condizioni di fatica ad alto numero di cicli – che è precisamente l’ambiente operativo di un telaio che funziona da 500 a 650 giri al minuto per due o tre turni al giorno – i bracci forgiati dimostrano costantemente una durata a fatica maggiore del 35% - 50% prima dell’innesco della cricca. In base al costo di proprietà, il costo iniziale più elevato di un braccio forgiato viene generalmente recuperato entro i primi 18 mesi di funzionamento attraverso una frequenza di sostituzione ridotta e minori costi di fermo macchina. Le cartiere che operano su tre turni in genere riscontrano che il periodo di ammortamento è ancora più breve, rendendo l'opzione forgiata la scelta a basso costo su qualsiasi orizzonte di pianificazione superiore ai due anni.
È possibile adattare un braccio di taglio progettato per una marca di telaio per l'uso su una macchina di un altro produttore e quali sono i rischi?
In alcuni casi la sostituzione dei bracci con marchio diverso è tecnicamente possibile, ma comporta rischi significativi che devono essere valutati attentamente prima di qualsiasi installazione di questo tipo. La preoccupazione principale è la compatibilità dimensionale sull'interfaccia del perno e la geometria del perno di collegamento. Anche piccole differenze nel diametro del foro, nella spaziatura dei fori o nella lunghezza del braccio possono produrre un disallineamento che concentra lo stress in posizioni non previste, riducendo drasticamente la durata di servizio e potenzialmente danneggiando il blocco di articolazione o il telaio dei licci adiacenti. Una preoccupazione secondaria è la compatibilità del carico nominale: diversi modelli di telaio applicano forze dinamiche diverse al braccio di taglio e un componente classificato per una macchina a velocità inferiore può sviluppare cricche da fatica molto prima se utilizzato su una piattaforma a velocità più elevata. La nostra fabbrica produce bracci secondo gli standard dimensionali specifici di tutti i principali marchi di telai nella produzione attuale e il nostro team di ingegneri può rivedere le specifiche originali del telaio per confermare se una determinata configurazione del braccio è adatta o un compromesso che ne ridurrà la durata.
Quale tipo di lubrificante e metodo di applicazione producono i migliori risultati per la perdita dei giunti articolati del braccio in ambienti di tessitura ad alta temperatura?
Negli ambienti di tessitura in cui la temperatura ambiente supera regolarmente i 30 gradi C, il grasso al litio standard NLGI grado 2 può assottigliarsi e migrare fuori dall'interfaccia del cuscinetto più velocemente di quanto presuppone l'intervallo di rilubrificazione nominale. Per queste condizioni, la specifica appropriata è un grasso al litio complesso di grado NLGI 2 con un punto di gocciolamento superiore a 260 gradi C. I grassi complessi al litio mantengono la loro consistenza e la resistenza della pellicola a temperature elevate molto meglio dei tradizionali grassi al sapone di litio. Anche il metodo di applicazione è importante: l'applicazione manuale dell'ingrassatore sull'ingrassatore fino a quando il grasso fresco è visibile nel punto di scarico garantisce che il grasso vecchio e ossidato venga completamente spostato anziché semplicemente diluito. I sistemi di lubrificazione centralizzata automatizzata possono essere calibrati per fornire il volume corretto all'intervallo corretto e, in ambienti ad alta produzione con funzionamento su tre turni, superano costantemente i programmi manuali nel mantenere uno spessore adeguato del film durante l'intero ciclo operativo. La nostra fabbrica può fornire schede tecniche dei lubrificanti su richiesta.
In che modo il numero di giri di un telaio influisce sulla durata prevista di un braccio di taglio e le macchine a velocità più elevata dovrebbero utilizzare specifiche dei componenti diverse?
La velocità operativa del telaio ha un effetto diretto e non lineare sulla riduzione dell'accumulo di fatica del braccio. A 400 giri al minuto, un telaio accumula circa 192 milioni di cicli all'anno di funzionamento su tre turni. A 600 giri al minuto, quel numero sale a 288 milioni di cicli: un aumento del 50% del carico di fatica annuale che può ridurre la durata utile dei componenti dal 35% al 40% se le specifiche del braccio non vengono regolate di conseguenza. Per i telai che funzionano a una velocità superiore a 500 giri/min, la nostra fabbrica consiglia le specifiche aggiornate che includono il trattamento criogenico dopo la tempra, una classe di tolleranza del foro più ristretta e una specifica di rugosità superficiale di Ra 0,4 micron anziché 0,8 micron all'interfaccia del perno. Il trattamento criogenico converte l'austenite residua in martensite, migliorando la stabilità dimensionale e innalzando il limite di resistenza a fatica della superficie. La tolleranza più stretta del foro riduce la concentrazione del carico dinamico che si verifica quando il gioco consente all'albero di entrare in contatto con un arco ridotto anziché con un contatto circonferenziale completo. Questi aggiornamenti sono standard nella nostra serie di telai ad alta velocità e sono disponibili come opzione di fabbrica sui modelli standard quando la velocità operativa del cliente li garantisce.
